1.10、HMI（步科）与PLC（三菱L系列L02CPU）的以太网连接设置；

备注：HMI与PLC从仓库拿出来后，第一次都需要用USB接口导入数据，当IP固定或者已经在HMI或PLC中时，方可用以太网通讯；IP设定必须在一个网段。

三菱plc程序上传和下载视频（三菱plc程序上传和下载视频教程）

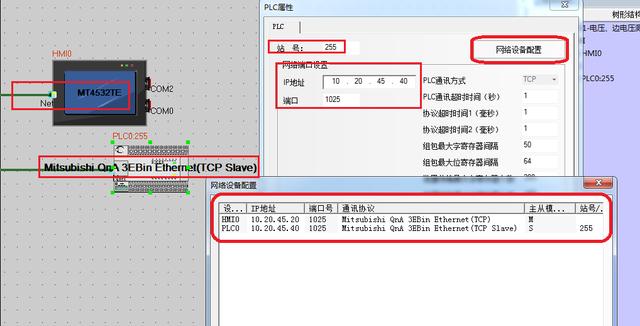

图一、HMI与PLC以太网设置

图一，为PLC的以太网设置相关参数；

图二，为HMI的以太网设置相关参数；

三菱plc程序上传和下载视频（三菱plc程序上传和下载视频教程）

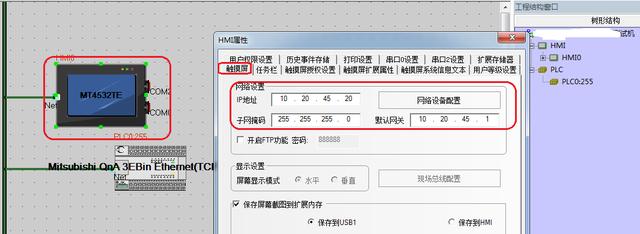

图二、HMI相关参数

1.11、HMI其他功能设置解析；

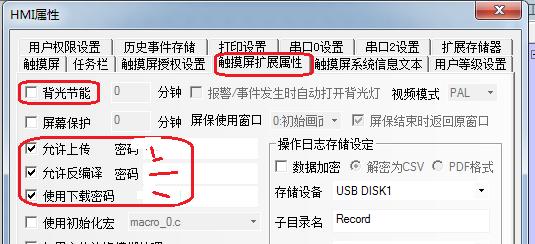

1.11.1、HMI上传与下载，密码设置在图三，如果允许上传前面不打√，那任何人也无法从HMI中导出程序；

1.11.2、背光节能功能如果勾选，那HMI会在指定的时间后陷入待机状态，就是HMI屏保或者不显示了，如果此时触摸屏幕，画面又正常显示，主要功能：节能！

三菱plc程序上传和下载视频（三菱plc程序上传和下载视频教程）

图三

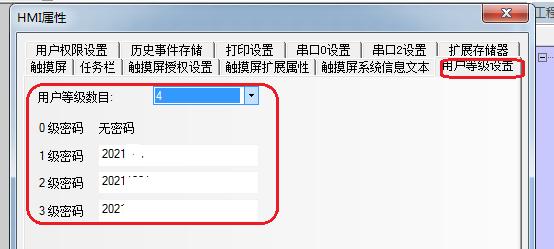

1.11.3、画面切换或者按钮需要权限时，参考下图四设置对应密码；

三菱plc程序上传和下载视频（三菱plc程序上传和下载视频教程）

图四

1.11.4、HMI下载对应的设置，参考图五与图六；

三菱plc程序上传和下载视频（三菱plc程序上传和下载视频教程）

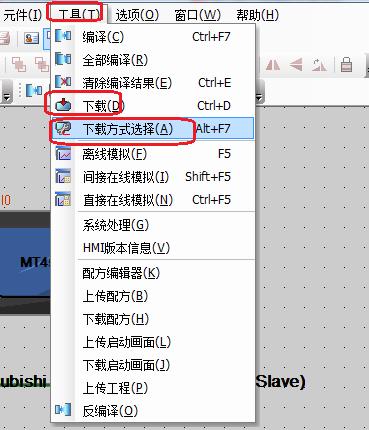

图五，HMI下载设置1

三菱plc程序上传和下载视频（三菱plc程序上传和下载视频教程）

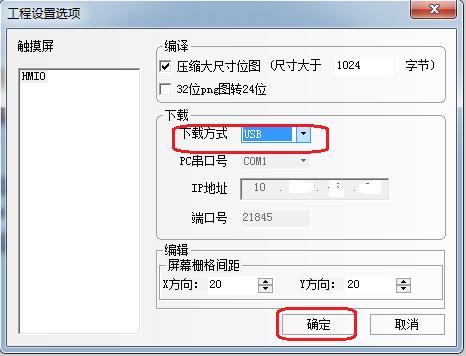

图六、USB口下载

三菱plc程序上传和下载视频（三菱plc程序上传和下载视频教程）

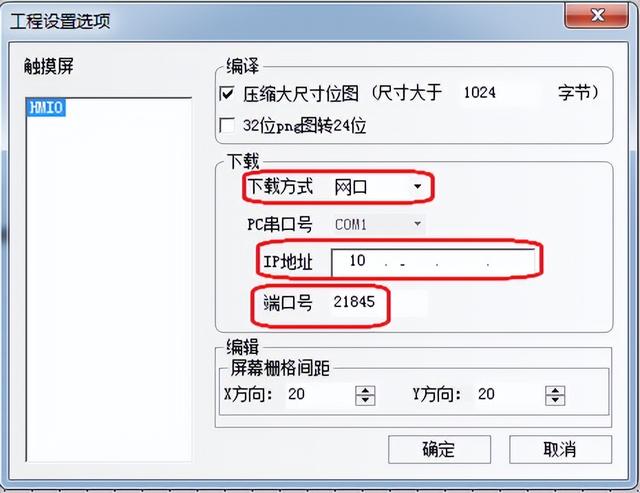

图七、以太网设置

至此，此项目HMI相关设置已经完成。
